2花＋4花の組み合わせ六花
二本枝と四本枝の二つの結晶板が、真上からは一つの六花に見えるように枝を補い合う標本です。

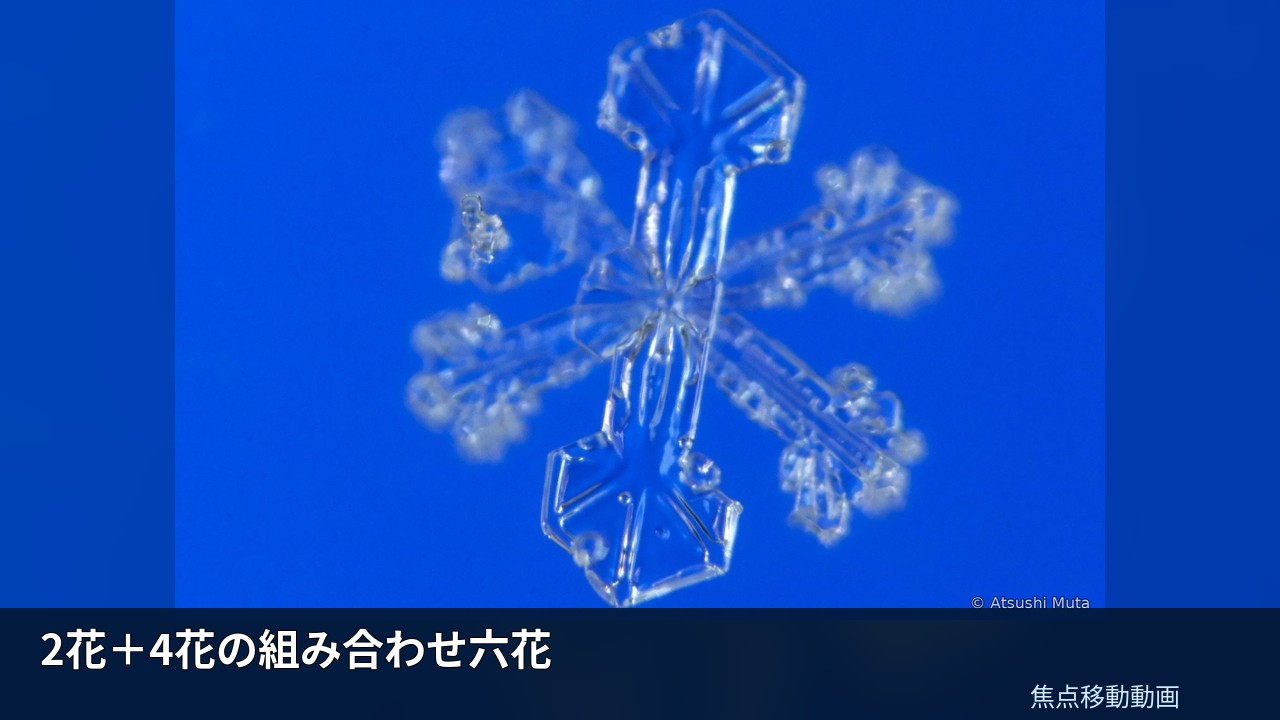

焦点移動動画
観察するポイント
- 向かい合う二本の枝と、残る四本の枝が別の焦点位置で明瞭になるか
- 二本枝と四本枝が六方向を補い合うか
- 中心付近で二つの結晶板の輪郭や枝の付け根がずれて見えるか
観察上の注意：焦点位置の違いは相対的な前後関係の証拠です。ただし、それだけで結晶の形成過程や接合機構を一意に決めることはできません。
手前・奥の枝の対応
| 焦点位置 | 明瞭になる部分 | このページでの整理 |
|---|---|---|
| 焦点面A（系列の前側） | 向かい合う二本の枝 | 二花の結晶板として整理 |
| 焦点面B（系列の後側） | 残る四方向の枝 | 四花の結晶板として整理 |
| 全体像 | 二本＋四本で六方向 | 二つの結晶板が組み合わさった六花と解釈 |
「手前」「奥」は、この撮影系列で焦点が移る順序に基づく相対的な表現です。
動画内容のテキスト版
音声の逐語録ではなく、焦点移動によって画面上で起こる変化を文章化したアクセシブルな説明です。
- 全体像では六本の枝をもつ一つの雪結晶のように見えます。

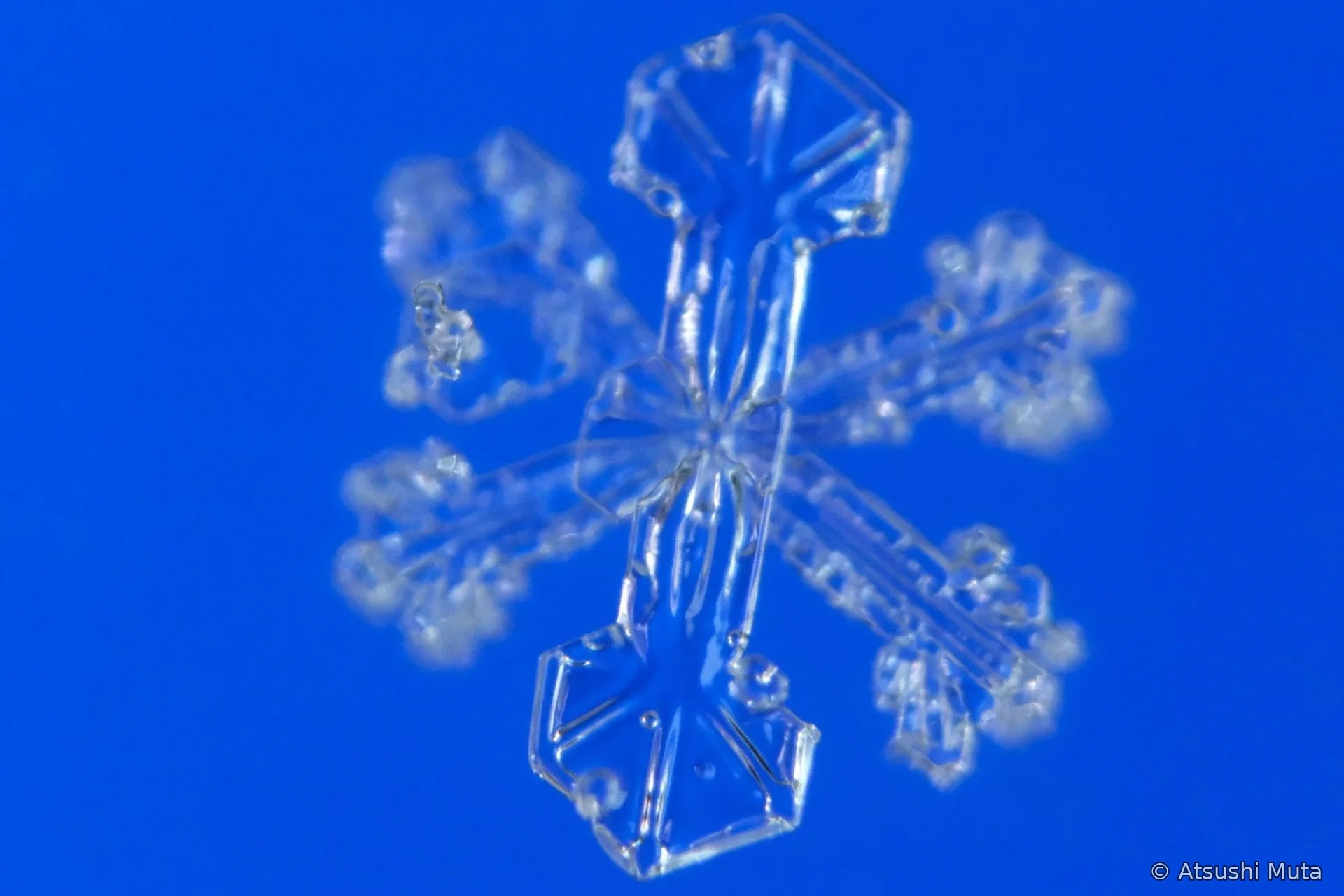

- 焦点面Aでは、向かい合う二本の枝の輪郭が明瞭になります。

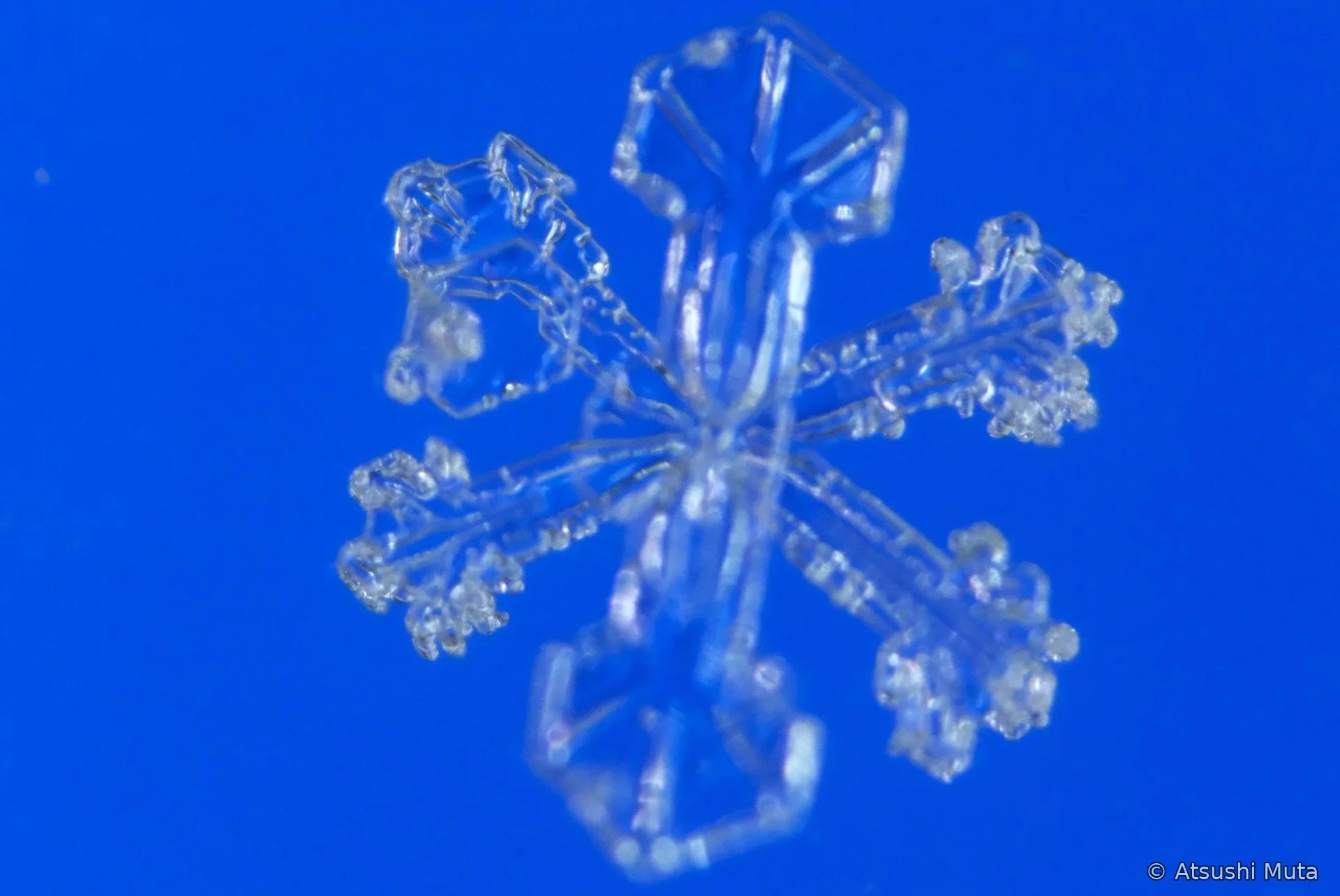

- 焦点を移すと二本枝がぼけ、別の四方向の枝が明瞭になります。
- 二本枝と四本枝が同時には合焦しないため、二つの結晶板が六方向を分担していると読み取ります。
焦点位置の異なる顕微鏡写真
撮影方法
天然雪結晶を支持面上に置き、標本とカメラの位置を動かさず、カメラのフォーカスブラケットで焦点位置だけを順に変えて撮影した画像系列を動画化しています。結晶を回転させた映像でも、CTや三次元走査の結果でもありません。どの焦点位置でどの枝が明瞭になるかを比較し、枝どうしの相対的な前後関係を読み取ります。
この公開ページでは、標本ごとの焦点ステップ幅、絶対的な層間距離、撮影倍率、撮影時温度を示していません。したがって、動画は層の順序や相対的な前後関係を読むための資料であり、距離を定量測定する資料ではありません。
重要：焦点移動動画は、実標本から得た観察資料です。次の3Dモデルは、その観察結果を整理するための模式模型であり、実物を自動復元したものではありません。
3Dモデルで構造を確かめる
2花の二本の開き方には60°型・120°型・180°型があります。モデルで該当する配置を切り替え、真横表示と分解で確認します。
関連論文・研究概要
牟田 淳（2026）「雪結晶板の厚さ方向の形態がわかる動画教材の開発」『物理教育』74巻1号、8–11頁。
論文情報と記事の第1ページはどなたでも閲覧できます。本文PDFは現在、購読者認証が必要です。公開範囲はJ-STAGEの設定に従います。
