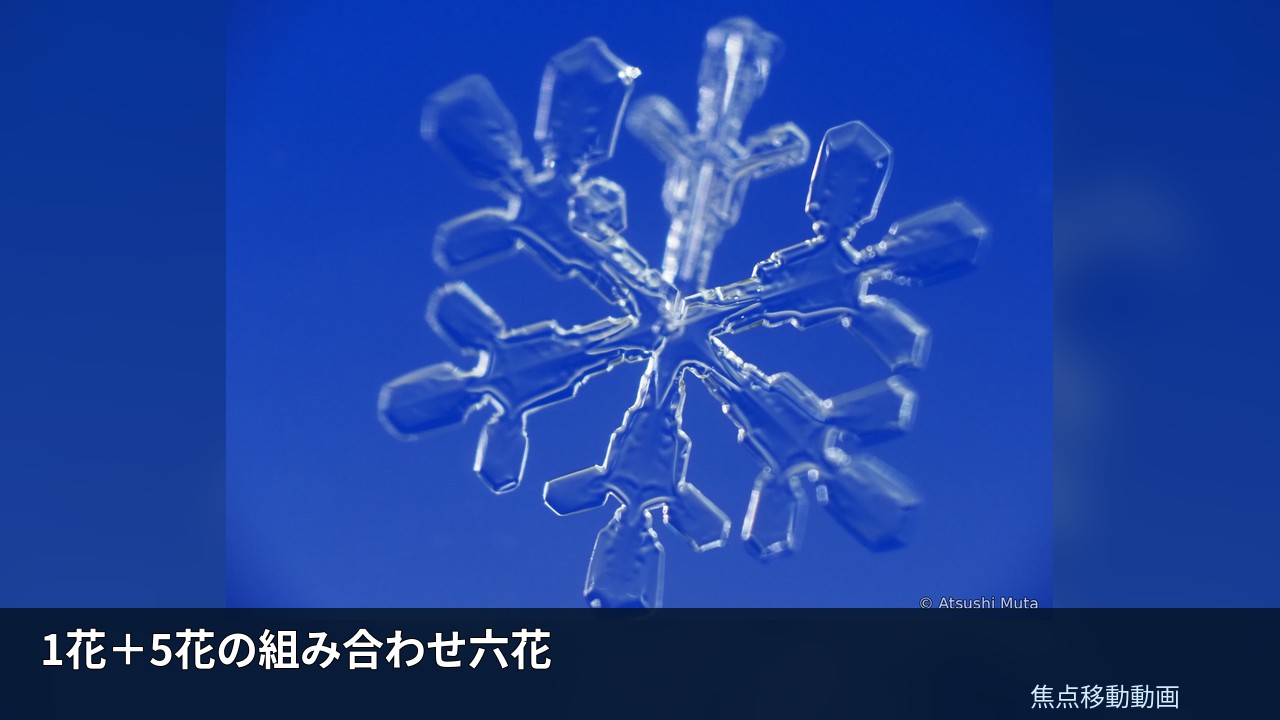

1花＋5花の組み合わせ六花
五本枝の層と一本枝の層が中心付近で重なり、真上からは一つの六花に見える珍しい標本です。
焦点移動動画
観察するポイント
- 五本の枝と一本だけ異なる枝が別の焦点位置で明瞭になるか
- 一本枝の根元が五本枝の中心の裏側へ回り込むように見えるか
- 五本枝と一本枝を合わせると六方向がそろうか
観察上の注意：焦点位置の違いは相対的な前後関係の証拠です。ただし、それだけで結晶の形成過程や接合機構を一意に決めることはできません。
手前・奥の枝の対応
| 焦点位置 | 明瞭になる部分 | このページでの整理 |
|---|---|---|
| 焦点面A（手前側） | 五本の枝群 | 5花の結晶板として整理 |
| 焦点面B（奥側） | 残る一本の枝と小さな根元 | 1花の結晶板として整理 |
| 全体像 | 五本＋一本で六方向 | 1花と5花が中心付近で組み合わさった六花と解釈 |
「手前」「奥」は、この撮影系列で焦点が移る順序に基づく相対的な表現です。
動画内容のテキスト版
音声の逐語録ではなく、焦点移動によって画面上で起こる変化を文章化したアクセシブルな説明です。
- 全体像では六本の枝がほぼ六方向に並び、通常の六花のように見えます。

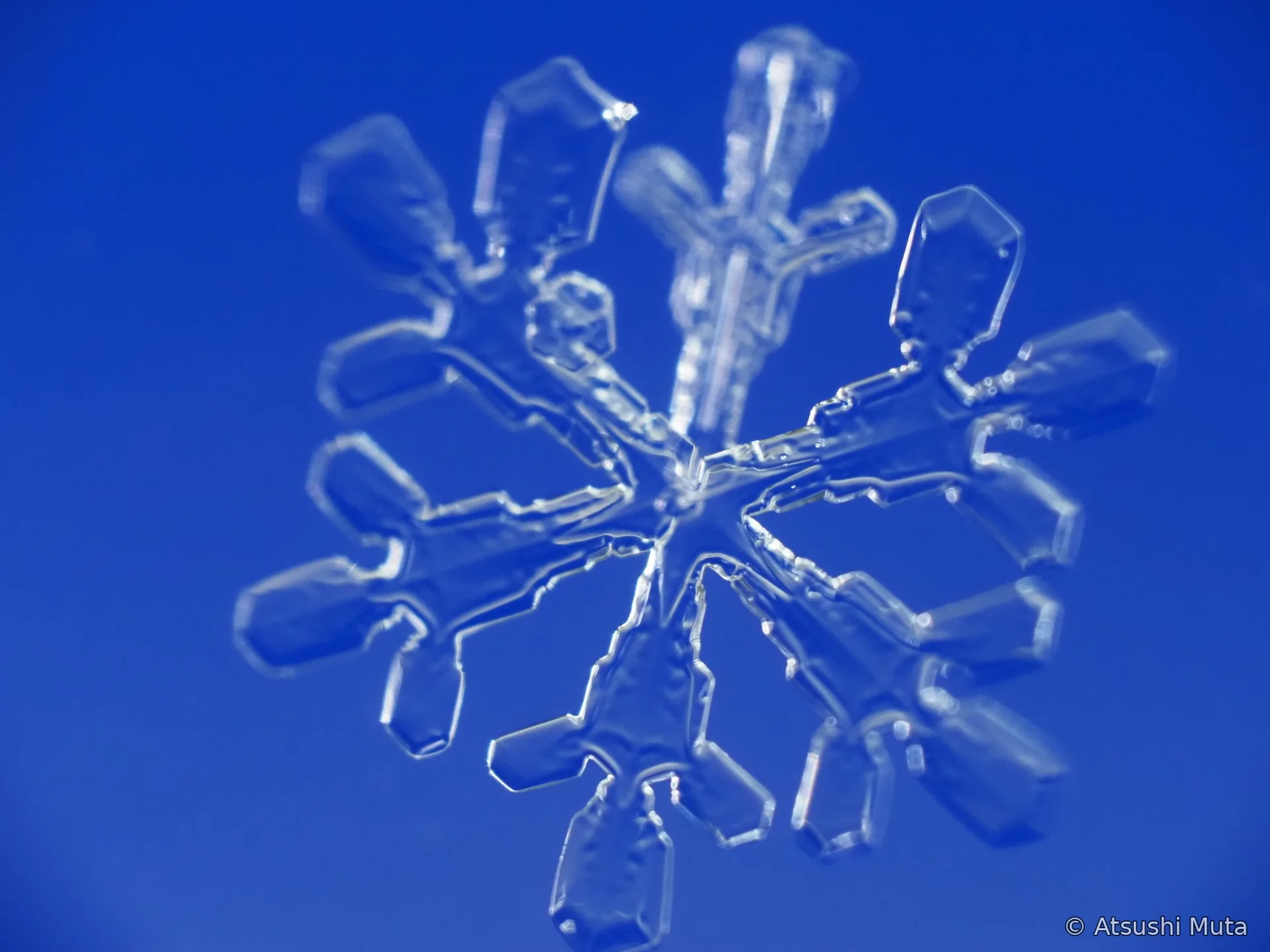

- 焦点面Aでは、まとまりのある五本の枝群が明瞭になります。

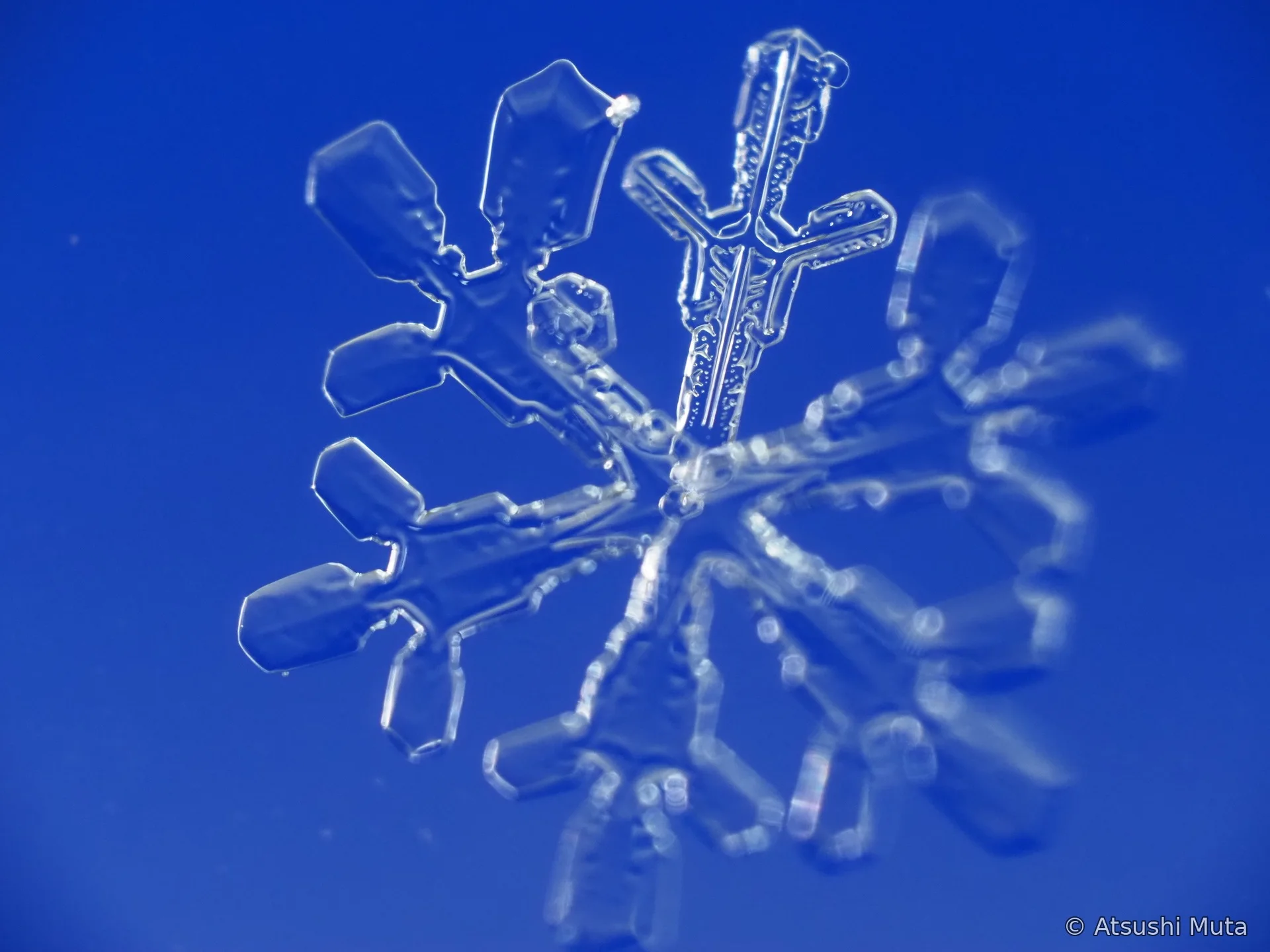

- 焦点を奥へ移すと五本枝がぼけ、残る一本の枝とその根元が明瞭になります。
- 五本と一本が異なる焦点面にあることから、1花＋5花の組み合わせと読み取ります。
焦点位置の異なる顕微鏡写真
撮影方法
天然雪結晶を支持面上に置き、標本とカメラの位置を動かさず、カメラのフォーカスブラケットで焦点位置だけを順に変えて撮影した画像系列を動画化しています。結晶を回転させた映像でも、CTや三次元走査の結果でもありません。どの焦点位置でどの枝が明瞭になるかを比較し、枝どうしの相対的な前後関係を読み取ります。
この公開ページでは、標本ごとの焦点ステップ幅、絶対的な層間距離、撮影倍率、撮影時温度を示していません。したがって、動画は層の順序や相対的な前後関係を読むための資料であり、距離を定量測定する資料ではありません。
重要：焦点移動動画は、実標本から得た観察資料です。次の3Dモデルは、その観察結果を整理するための模式模型であり、実物を自動復元したものではありません。
3Dモデルで構造を確かめる
3Dモデルでは5花を上側、1花をわずかに下側に分け、中心の裏に隠れる一本枝の小さな根元を真横表示と分解で確認できます。
関連論文・研究概要
牟田 淳（2026）「雪結晶板の厚さ方向の形態がわかる動画教材の開発」『物理教育』74巻1号、8–11頁。
論文情報と記事の第1ページはどなたでも閲覧できます。本文PDFは現在、購読者認証が必要です。公開範囲はJ-STAGEの設定に従います。
